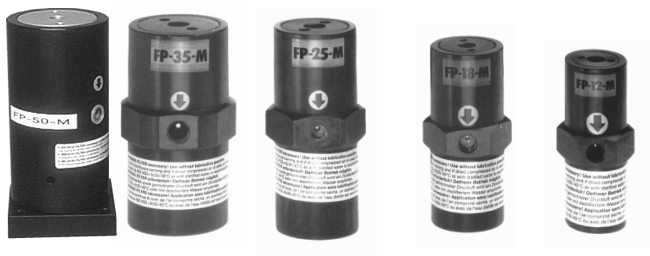

往復振動器FP12SML|FP18SML|FP25SML|FP35SML|FP50M |
||
最高溫度:50℃=120℉
最大壓力:6Bar=87psi
設計及應用:
FP系列氣動活塞式振動器,具有直線振動,振幅和頻率無限可調。頻率由氣壓控制。在殼體內裝有啟動彈簧。最小工作壓力為2Bar(29psi)。鋁制殼體經過硬化處理,抗腐蝕性強。其功率重量比使其特別適合于作進給器用。防爆、輕質、小巧、安靜及高效使其同樣成為其他應用的理想器件。
本機安裝方便且設計用于最惡劣環境下的連續工作。它要求最少的維護工作。
安裝指南:
需要安裝5μ過濾器。 為保障長工作壽命,要求必須安裝油霧器。必須使用ISO。郑牵担剑担悖樱簦矗啊娴囊簤河,如殼牌Tellus C5油。
維護:
FP系列振動器具有長壽命,活塞和氣缸均不會產生過度磨損。管路空氣過濾器必須定期檢查、清理,灰塵和油中雜質會使振動器工作減速或停止。

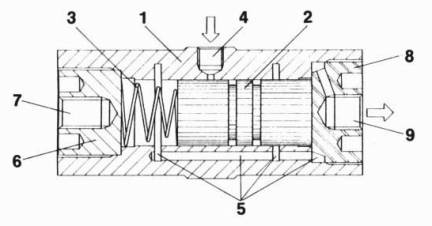

1 | 陽極硬化鋁合金殼體 | 6 | 陽極硬化鋁合金座 |
2 | 鉛青銅活塞 | 7 | 安裝用帶螺紋基座 |
3 | 啟動彈簧 | 8 | 陽極硬化鋁合金端蓋 |
4 | 進氣口 | 9 | 排氣口 |
5 | 吸音排氣系統 |
|
|
性能參數表
型號 | 頻率 V.P.M | 測得的離心力 | 空氣消耗量/分鐘 | 噪聲級 | |||||||||||||
2Bar 29PSI | 4Bar 58PSI | 6Bar 87PSI | 2Bar=29PSI | 4Bar=58PSI | 6Bar=87PSI | 2Bar=29PSI | 4Bar=58PSI | 6Bar=87PSI | |||||||||
N | LBS | N | LBS | N | LBS | Ltr. | CF | Ltr. | CF | Ltr. | CF | dBA* | dBA** | ||||
FP-12-S | 6,200 | 7,800 | 9,300 | 34 | 7.7 | 70 | 16 | 92 | 21 | 0.8 | 0.03 | 7.5 | 0.26 | 25 | 0.88 | 56-61 | |
FP-12-M | 5,000 | 6,000 | 6,700 | 34 | 7.7 | 58 | 13 | 74 | 17 | 0.5 | 0.02 | 4 | 0.14 | 19 | 0.67 | 57-61 | |
FP-12-L | 4,000 | 4,800 | 5,400 | 32 | 7.2 | 58 | 13 | 81 | 18 | 1 | 0.04 | 3 | 0.11 | 20 | 0.71 | 58-60 | |
FP-18-S | 5,000 | 6,400 | 7,700 | 66 | 15 | 134 | 30 | 187 | 42 | 5 | 0.18 | 33 | 1.16 | 57 | 2.00 | 62-71 | |
FP-18-M | 4,000 | 5,000 | 5,900 | 68 | 15 | 134 | 30 | 188 | 42 | 4 | 0.14 | 28 | 1.00 | 52 | 1.84 | 61-67 | |
FP-18-L | 3,100 | 4,000 | 4,600 | 64 | 14 | 150 | 34 | 206 | 46 | 5 | 0.18 | 23 | 0.81 | 46 | 1.62 | 61-68 | |
FP-25-S | 3,600 | 4,300 | 5,500 | 126 | 28 | 270 | 61 | 416 | 94 | 13 | 0.46 | 54 | 1.91 | 93 | 3.28 | 70-75 | 61-67 |
FP-25-M | 3,000 | 3,800 | 4,200 | 142 | 32 | 364 | 82 | 504 | 113 | 23 | 0.81 | 50 | 1.76 | 87 | 3.07 | 73-75 | 62-66 |
FP-25-L | 2,400 | 3,100 | 3,700 | 186 | 42 | 392 | 88 | 594 | 134 | 18 | 0.64 | 62 | 2.19 | 93 | 3.28 | 72-75 | 60-65 |
FP-35-S | 3,800 | 4,700 | 5,800 | 294 | 66 | 668 | 150 | 1,038 | 234 | 23 | 0.81 | 101 | 3.56 | 162 | 5.72 | 72-77 | 71-73 |
FP-35-M | 3,000 | 4,000 | 4,600 | 248 | 56 | 778 | 175 | 1,080 | 243 | 24 | 0.85 | 83 | 2.93 | 141 | 4.98 | 74-78 | 70-73 |
FP-50-M | 1,850 | 2,300 | 2,800 | 490 | 110 | 970 | 218 | 1,600 | 360 | 48 | 1.67 | 100 | 3.48 | 190 | 6.61 | 70-77 | - |
*使用一般消音器
**使用1/4“自由流動消音器。
本表數據在重型實驗臺上取自Kistler 3軸測力計。
當安裝剛性差時頻率和力值會減小。
本公司保留在不事先通知的情況下修改或撤消任何指標或產品的權利,并且不因此而承擔任何責任。

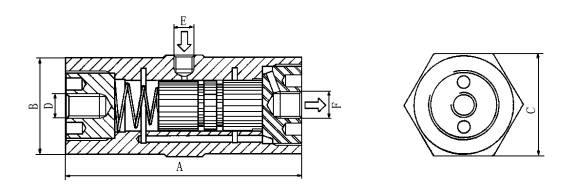

尺寸表
型號 | A | B | C | D | E* | F* | 殼體重量 | 活塞重量 | 總重量 | ||||||
mm | inch | mm | inch | mm | inch | 公制螺紋 | 英國標準管螺紋 | 英國標準管螺紋 | kg | Lbs. | kg | Lbs. | kg | Lbs. | |
FP-12-S | 71 | 2.80 | 31 | 1.22 | 34 | 1.34 | M8 | 1/8" | 1/8" | 0.125 | 0.275 | 0.020 | 0.045 | 0.145 | 0.320 |
FP-12-M | 81 | 3.19 | 0.140 | 0.309 | 0.030 | 0.066 | 0.170 | 0.375 | |||||||
FP-12-L | 94 | 3.70 | 0.165 | 0.360 | 0.040 | 0.090 | 0.205 | 0.450 | |||||||
FP-18-S | 81 | 3.19 | 40 | 1.57 | 42 | 1.65 | M10 | 1/8" | 1/8" | 0.220 | 0.485 | 0.060 | 0.135 | 0.280 | 0.620 |
FP-18-M | 94 | 3.70 | 0.260 | 0.575 | 0.080 | 0.175 | 0.340 | 0.750 | |||||||
FP-18-L | 109 | 4.29 | 0.300 | 0.660 | 0.110 | 0.240 | 0.410 | 0.900 | |||||||
FP-25-S | 98 | 3.86 | 48 | 1.89 | 50 | 1.97 | M12 | 1/8" | 1/4" | 0.375 | 0.825 | 0.155 | 0.345 | 0.530 | 1.170 |
FP-25-M | 116 | 4.57 | 0.435 | 0.955 | 0.215 | 0.475 | 0.650 | 1.430 | |||||||
FP-25-L | 136 | 5.35 | 0.500 | 1.100 | 0.290 | 0.640 | 0.790 | 1.740 | |||||||
FP-35-S | 98 | 3.86 | 58 | 2.28 | 65 | 5.56 | M12 | 1/8" | 1/4" | 0.530 | 1.170 | 0.315 | 0.690 | 0.845 | 1.860 |
FP-35-M | 116 | 4.57 | 0.610 | 1.345 | 0.430 | 0.950 | 1.040 | 2.290 | |||||||
FP-35-L | 136 | 5.53 | 0.700 | 1.540 | 0.580 | 1.280 | 1.280 | 2.820 | |||||||
FP-50-M | 154 | * | 84 | * | 90 | * | * | 1/4" | 1/4" | 1.350 | * | 1.500 | * | 3.250 | * |
*接受NPT螺紋訂貨要求
1/4” 自由流動消音器/流量限制器
(僅用于FP25和FP35型)
1/4” 自由流動消音器采用了迷宮擴散原理并消除了傳統消音器的阻塞問題。此消音器也裝入了流量限制器,它使得我們可以選擇并保持某一給定的振幅。
1/4” 既可以裝于震動器上,也可以作為遠控裝置,置于其他位置上。通過正確調節流量控制器,噪聲的dB值可以減少50%。
自由流動消音器由二乙醇樹脂加工而成。
