尺寸

警告：

本機安裝好后，請務必在機體上安裝防止脫落拉索，否則有可能會因打擊的沖擊力而掉落造成傷害。

注意：

1. 在進行本體安裝作業時，請穿戴好安全帽，安全鞋，安全帶，在安全的裝備下進行。

2. 安裝部分的板比較薄時，請焊接增強板，否則因沖擊可能會造成安裝部位破損。

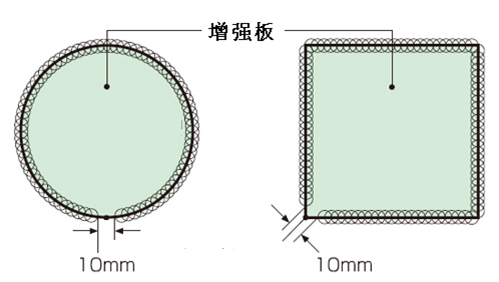

3. 如焊接增強板，請確保增強板與料斗之間沒有空隙，并預留約10mm的排氣口, 以利空氣排出, 使沖擊力能充分傳導。 為避免料斗萬一破損, 請務必多焊幾層.

4. 為防止脫落，請用拉索將本體吊裝并固定，否則會因沖擊可能會造成螺栓松動而脫落。

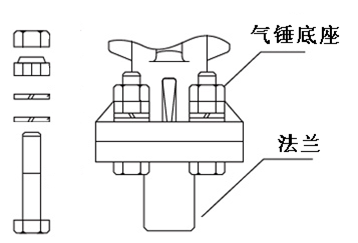

5. 用螺栓將本體與法蘭固定時，請?jiān)谏舷录友b彈簧墊片，并嚴格按照擰緊扭力緊固并定期檢查。

6. 配管前請配備空氣過濾器，若有垃圾或者灰塵等混入，可能會導致運轉不良。

7. 使用時切勿超出所需打擊力，否則可能會導致料倉或安裝部位的破損。

8. 循環連續打擊時，請保持1秒以上的時間設定，如1秒以下可能會導致誤動作的發生。

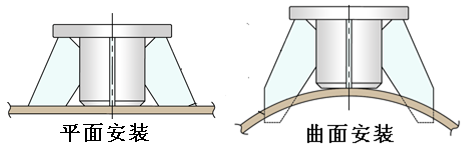

9. 請確認安裝法蘭的打擊面必須為實心平面. 如需要請焊增強筋.( 如下圖)

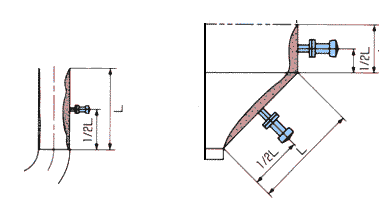

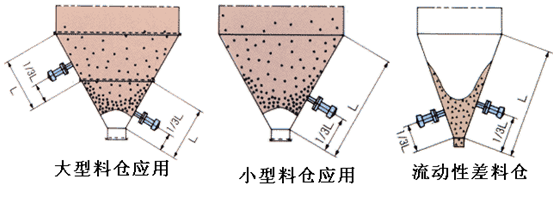

10. 氣動錘合適位置的安裝, 能發揮其最大的性能.
